BERKATU柏卡圖 8X8混合插卡音視頻處理器

2019-08-29

BERKATU柏卡圖  8X8混合插卡音視頻處理器正面

BERKATU柏卡圖  8X8混合插卡音視頻處理器背面

產品介紹

LMX-8N混合插卡矩陣切換器是一款高性能的音視頻信號專業切換設備,兼容不同信號類型輸入/輸出信號卡,用于多個信號輸入輸出交叉切換,提供獨立的視頻信號和音頻平衡/非平衡輸入、輸出端子,每路視頻信號、音頻信號、音視頻信號單獨傳輸、單獨切換,使信號傳輸衰減降至最低,圖像和聲音信號能高保真輸出??梢匀我獯钆涓黝悷o縫信號卡包括:(DVI/HDMI/SDI/VGA/C-VIDEO)、4Kx2K信號卡(HDMI/HDBT遠傳/光纖OPTICAL)等,結合不同信號卡功能可以解決綜合視聽的問題。

本產品主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。本產品帶有斷電現場保護、音視頻同步或單獨切換等功能,并具備RS232通訊接口和 TCP/IP控制,可以方便與外接控制鍵盤、個人電腦、遙控系統或各種遠端控制設備配合使用。

產品特點

l  矩陣箱體需可配置輸入/輸出信號卡的模塊化矩陣主機,最大可支持8x8路的音視頻信號切換卡接口,支持熱插拔;

l  采用FPGA架構,內部自建核心運算機制,無內嵌操作系統;

l  總線交換技術,每路信號采用單獨與用通道進行傳輸,保證所有信號圖像的實時顯示;

l  倍頻倍線技術,對圖像信號進行倍線縮放、倍頻增強顯示;

l  每張板卡含有4路信號接口,支持CVBS、YPbPrVGA、DVIHDMI、3G/HD/SD-SDI等信號無縫任意輸入輸出切換傳輸,兼容HDCP,支持內置EDID管理和手動EDID學習功能;

l  支持36種分辨率,靈活設置,配合不同的輸入輸出設備提供最大兼容性;

l  支持OSD自定義字符疊加畫面顯示功能,可以對任意輸入通道在左上、左下、右上、右下等位置疊加顯示自定義中文內容,可設置疊加透明度;

l  主機支持HDMI 1.4a標準,可通過跟換板卡實現4K3D信號輸入輸出;

l  支持當前設備輸入輸出通道狀態查詢功能;

l  支持20個場景保存和調用功能,支持群切功能;

l  控制方式需支持前面板觸控按鍵、遙控器、RS-232串行通訊、LAN網絡控制等多種控制方式,支持本地和遠端(中控&軟件)控制方式,支持前面板鎖定功能;

l  矩陣主機及信號板卡滿足長時間無故障滿負荷連續工作,支持7*24小時不斷電運行;

產品規格參數

控制部件

串行控制口

9P RS232母頭連接器

針腳配置

2=TX,3=RX,5=GND

面板機箱結構

可插拔信號卡

前面板控制

觸摸按鍵

協議

TCP/IP

常規

電源

100VAC~240VAC    50/60Hz

相對濕度

10%~90%

工作溫度

-10~+40℃

最大功耗

60W

機箱尺寸

483x320x88mm(2U)

重量

(不含任何信號卡)

3Kg

信號卡分類

根據不同場合及不同用戶的需求,支持多類型信號卡,分為輸入信號卡與輸出信號卡。

混合矩陣輸入信號卡:

技術參數

型號

輸入端口數

信號端口

4I-DV DVI信號卡

4

 DVI-D,兼容HDMI

4I-SD SDI信號卡

4

 SDI(每一路各帶一路SDI環出)

4I-UH 4K信號卡

4

 HDMI &模擬音頻

4I-BT 4K信號卡

4

 HDBT &立體聲音頻&RS232

4I-UF 4K信號卡

4

 光纖OPTICAL

4I-HS 無縫信號卡

4

 HDMI&模擬音頻

4I-DS 無縫信號卡

4

 DVI-I接口,兼容模擬信號

4I-SS 無縫信號卡

4

 SDI(每一路各帶一路SDI環出)

4I-VA 無縫信號卡

4

 VGA& 雙聲道立體聲音頻

4I-AV 無縫信號卡

4

 CVBS&模擬音頻






混合矩陣輸出信號卡:



技術參數

型號

輸出端口數

信號端口

4O-VG VGA信號卡

4

 VGA& 雙聲道立體聲音頻

4O-SD SDI信號卡

4

 SDI每組帶有2路SDI

4O-UH 4K信號卡

4

 HDMI &模擬音頻

4O-BT 4K信號卡

4

 HDBT &立體聲音頻&RS232

4O-UF 4K信號卡

4

 OPTICAL

4O-HS 無縫信號卡

4

 HDMI &模擬音頻

4O-DS 無縫信號卡

4

 DVI-I接口,兼容模擬信號

4O-SS 無縫信號卡







4

 SDI,每組帶有2組SDI

4O-AV 無縫信號卡

4

 CVBS&模擬音頻

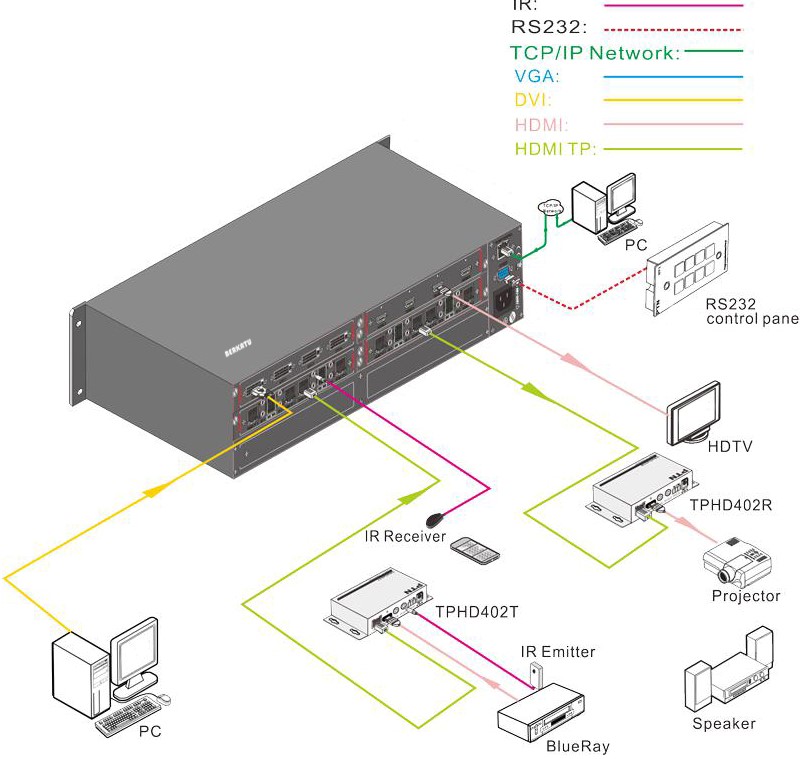

系統聯接圖:


BERKATU柏卡圖  8X8混合插卡音視頻處理器連接圖

×
