MUH44TPR2-N 前面板示圖

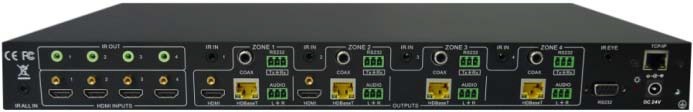

MUH44TPR2-N 后面板示圖
產品介紹
MUH44TPR2-N是一款集成HDBaseT技術的矩陣切換器，支持的輸入信號有：4路HDMI 視頻信號、4路紅外信號。支持的輸出信號有：4路HDBaseT視頻信號、2路本地HDMI視頻信號、4路紅外信號、4路數字音頻信號、4路模擬音頻信號；支持分辨率為 4Kx2K視頻信號；HDBaseT端口支持PoC功能。
支持HDMI1.4標準，兼容HDCP2.2標準，分辨率最高支持4Kx2視頻信號，音頻輸入輸出口均可通過指令選擇內嵌音頻或外接音頻。本產品功能齊全：4x4矩陣切換、強大的EDID管理功能、多樣式IR、RS232通訊控制、HDBaseT端口PoC遠程供電功能等。產品控制方式多樣靈活，可通過配套遙控器控制、前面板按鍵控制、紅外控制、指令控制、GUI圖形用戶界面控制。
產品特點
l 支持HDMI1.4，符合HDCP2.2標準；
l 支持超高清/高清分辨率：4Kx2K、1080P 3D；
l 輸入帶有HDCP自動檢測功能，且能手動管理HDCP功能（開/關）；
l 自動識別輸入分辨率；
l HDMI輸出端口傳輸分辨率為4Kx2K信號最遠可達8米；
l HDBaseT輸出端口支持PoC功能，傳輸分辨率為4Kx2K信號最遠可達40米，傳輸分辨率為1080P信號最遠可達70米；
l 前面板按鍵可查詢輸入/輸出端口連接狀態、通道切換對應狀態、輸入/輸出信號是否帶HDCP、輸出信號分辨率等；
l 支持多類型RS232控制；
l 支持多類型IR控制；
l 支持遙控器控制本機；
l 網口支持的GUI交互式界面操作功能；
l 智能EDID管理：輸入端可學習輸出端EDID或調用內置EDID；
l 內置6種EDID數據，可通過前面板按鍵或者串口指令發送EDID數據到輸入端；
l 支持斷電記憶功能；
l 支持USB在線固件升級與網口控制方式升級；
技術參數
視頻輸入 | |
輸入 | 4路HDMI |
輸入連接器 | HDMI A Type母接頭 |
最小/最大電平 | T.M.D.S. 2.9V～3.3V |
輸入阻抗 | 差分線100Ω |
視頻輸出 | |
輸出 | 2路HDMI,4路HDBaseT |
輸出連接器 | HDMI A Type母接頭； RJ45帶燈母接頭 |
最小/最大電平 | T.M.D.S. 2.9V～3.3V |
輸入阻抗 | 差分線100Ω |
HDBaseT輸出距離 | |
常規視頻 | |
最高數據速率 | 10.2Gbit/s |
最大支持分辨率 | 4Kx2K@30Hz |
切換速率 | 200ns（最長時間） |
HDCP協議 | 支持高帶寬數碼內容保護（HDCP）協議，兼容HDCP1.4 |
EDID管理 | 內置EDID管理功能 |
音頻輸出 | |
輸出 | 立體聲音頻，數字音頻 |
輸出連接器 | 4路3.81間距插拔接線端子 左(L); 右(R);中間 (GND) 4路RCA同軸 |
立體聲輸出 | 耳機輸出：失真度0.1% 32Ω/70mW@1KHz, 失真度0.1% 16Ω/105mW@1KHz，支持PCM |
數字音頻輸出 | 支持PCM、Dolby Digital 、DTS、DTS-HD音頻格式 |
頻率響應 | 20Hz～20KHz |
控制 | |
控制端口 | 4路IR OUT 3.5mm音頻座(草綠色) 4路IR IN 3.5mm音頻座（黑色） 1路IR EYE 3.5mm音頻座（黑色） 1路TCP/IP RJ45母接頭 1路RS232 9針母RS232連接器 4路RS232 3.81mm間距插拔接線端子 左(Tx); 右(Rx);中間 (GND) |
前面板控制 | 按鍵 |
紅外控制 | 前面板IR接收器，IR延長接收器 |
串口控制 | 9針母RS232連接器 |
協議 | 通過TCP/IP協議 |
常規 | |
工作溫度 | -10 ～ +40℃ |
相對濕度 | 10% ～ 90% |
電源 | 24V DC 2.5A |
功耗 | 最大功耗：48W 待機功耗：10.8W |
機箱尺寸 | 436（長）×235（寬）×44（高）mm |
重量 | 2.0Kg |
